Эксплуатация вертикала в сезоны 2014-2015 показала его эффективность на диапазонах 80 и 160м. На 40м диапазоне после нескольких сравнительных проверок с 3х элементной ягой его проигрыш на передачу составлял 3-4 балла, а качество приема и того хуже и  я эксперименты с этим диапазоном прекратил.

Однако сравнительные проверки с вертикалом Александра(RW5C), при равных мощностях с помощью скиммеров показала его проигрыш в дальней зоне 7-15т. км.

Консультации с радиолюбителями -  топовиками привели меня к мнению,  что диаграмма направленности моего вертикала искажается из за неправильного размещения противовесов.


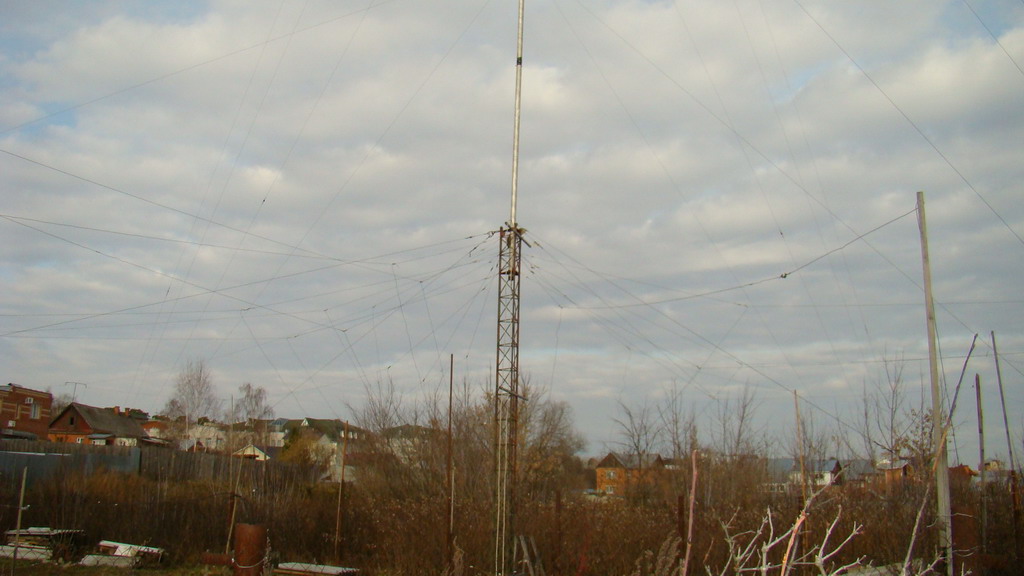

Они поднимались от основания вертикала вверх под углом 60гр.- на расстоянии от тела вертикала около 3х метров и на высоте около 4м и уходили к столбу – опоре.


Короткий противовес на 80м крепился к промежуточному столбу-опоре, а длинный уходил к конечному столбу-опоре. Их было сложно выровнять в горизонтальной плоскости. И хотя я добавил противовесов до 6шт на 80м и на 160м.- изменений не ощутил. Да и растянуть их по необходимым азимутам условий не было - мешали домашние постройки и другие антенны.

Нужно было искать другое решение. Как вариант - переходить на подземные противовесы.

Но!

Сколько нужно противовесов?

Какая должна быть их длина?

На какую глубину их необходимо закопать?

Как всегда обратился к богатому мировому опыту радиолюбителей. Ответы на возникшие вопросы которые необходимо было решать я нашел в книге Деволдера (ON4UN ).

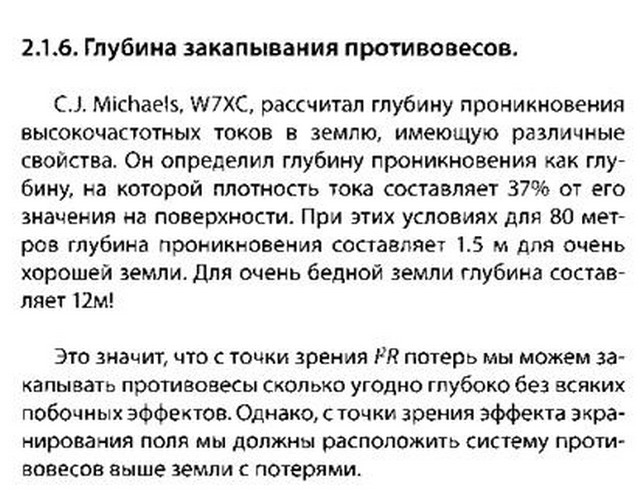

Привожу выдержки из гл.9 этой книги:


Учитывая свои возможности,  я решил остановиться на потерях 0,5 db. Да и размеры участка не позволяли вкопать противовесы длиннее 15м.


Возник естественно вопрос на какую глубину их закапывать, т. к на поверхности я их оставить не мог -  необходимость покоса травы.. За сезон приходиться 4-5 раз косить траву на антенном поле.

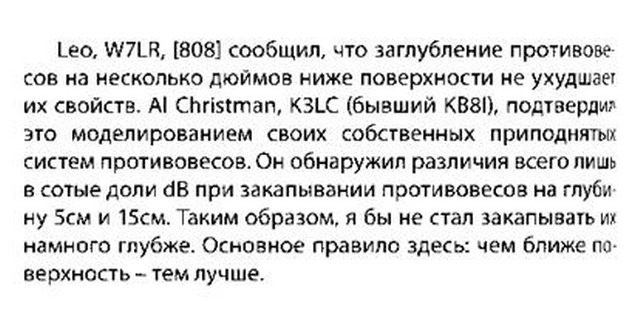

Ответ опять у Деволдера:

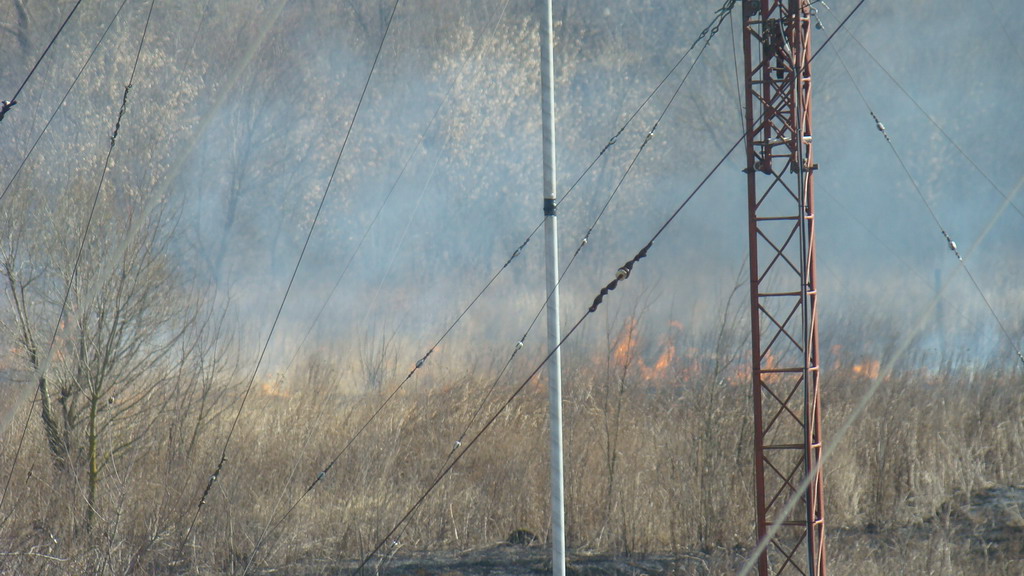

И я определился, глубина на пол штыка(по весне в пойме реки бывают пожары –поджигают сухую траву)-  сухостой поэтому их надо углубить в землю.

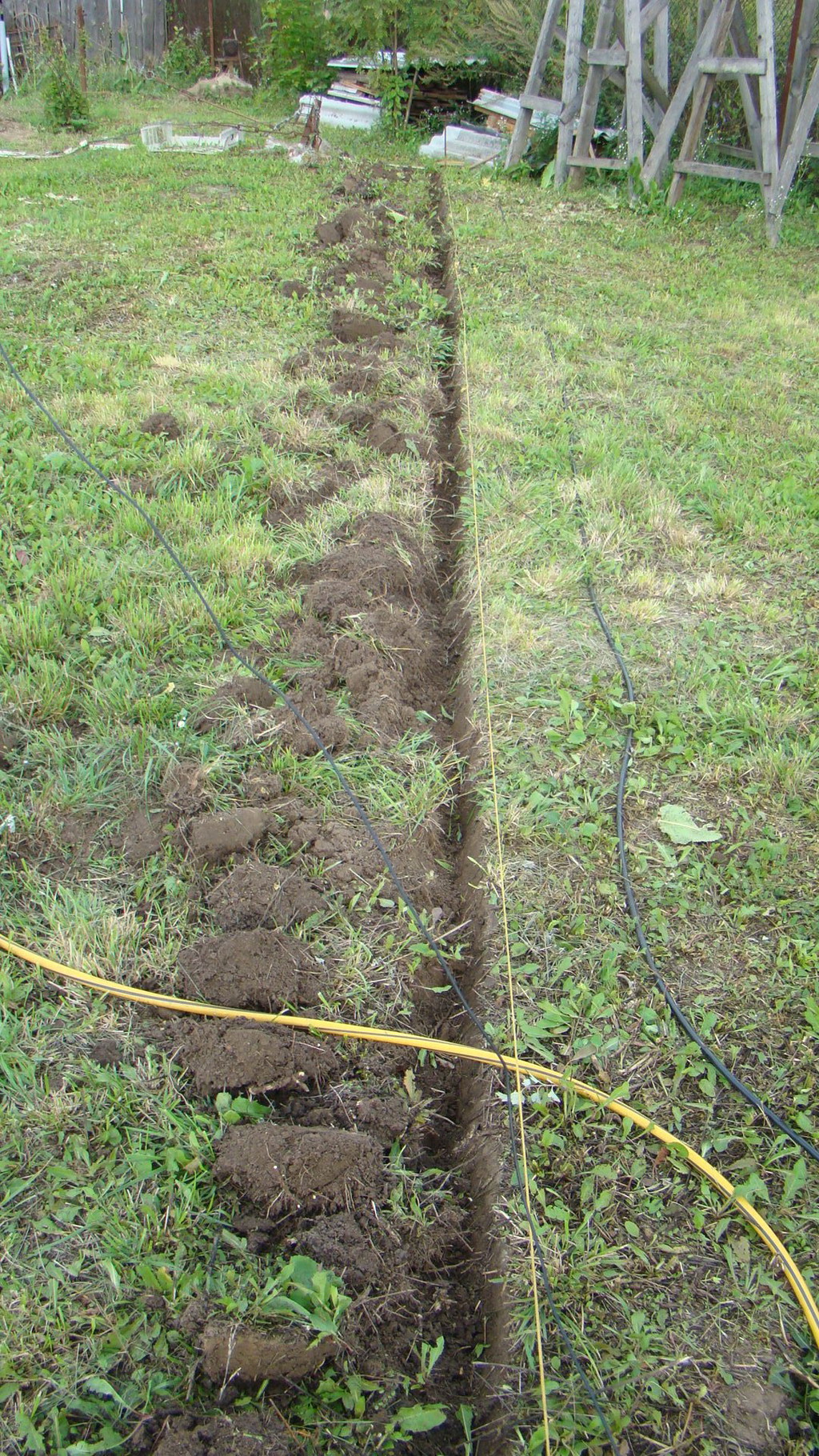

Всего было закопано 79 противовесов по 15м. Дело это хлопотное,  время было потрачено около месяца в легком темпе,  да и  с учетом возраста копателя.  Кабель управления во избежание  наводок также закопан в землю.



Еще один важный вопрос -  как рационально всю эту массу проводов подключить к антенне?

Решение пришло не сразу. К основанию антенны в углы квадрата приварил шпильки 8мм высотой 18см. На них закрепил медные луженные пластины (были вырезаны из техники СВЧ), в каждой пластине насверлил отверстия под болт 5мм по 20шт на каждой стороне.

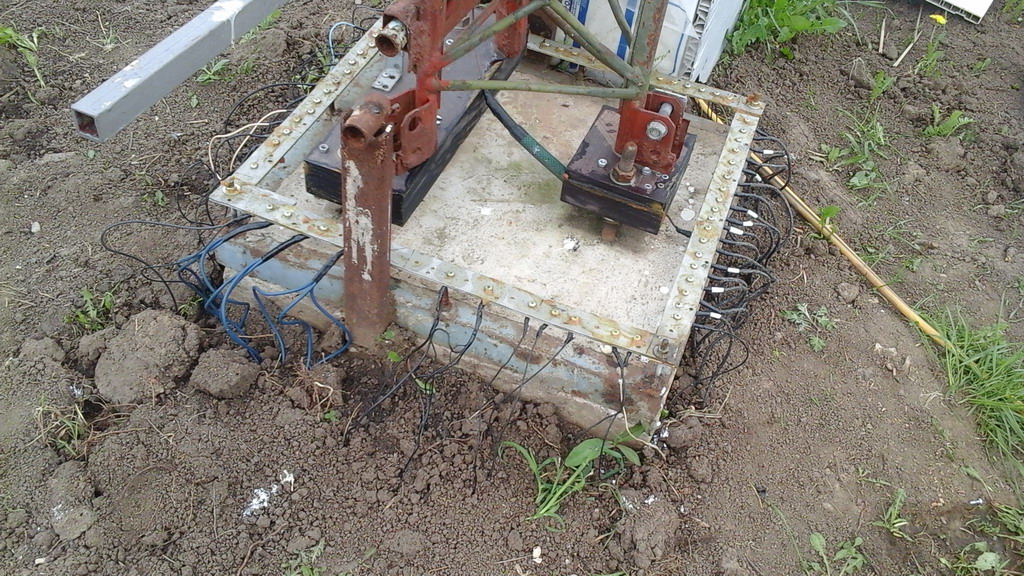

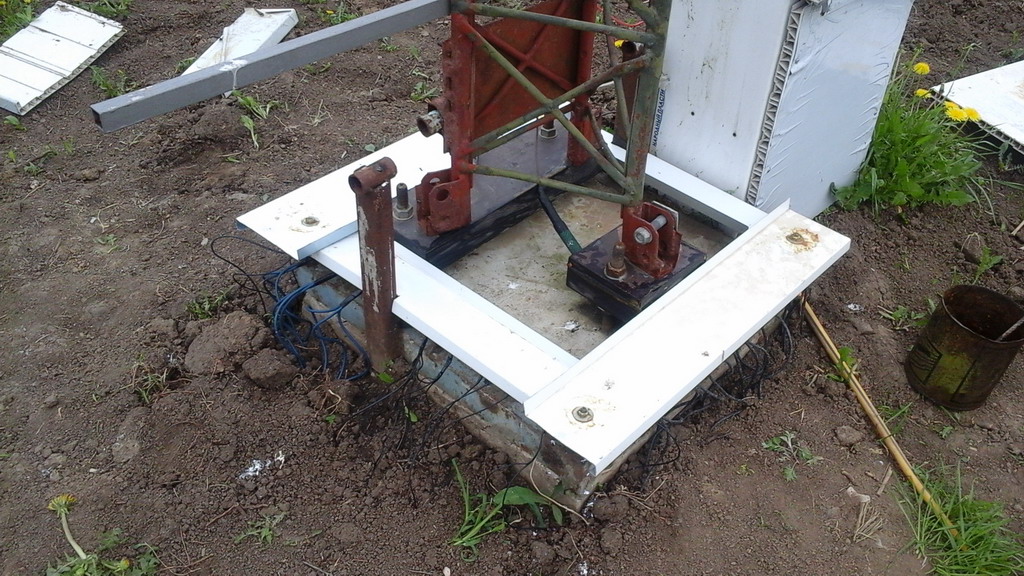

Каждый провод противовеса запаял в луженный медный наконечник и закрепил на пластине. Вот что получилось.


Все соединения были промазаны пушечным салом, а для защиты от осадков использовал старые оцинкованные отливы для окон, которые установил на штыри в углах квадрата.


Вторую доработку которою я решил сделать на вертикале  подсказал Александр(RW5C), который уже много лет эксплуатировал свой вертикал с двумя под диапазонами (CW+SSB)на 80 и  на160м.

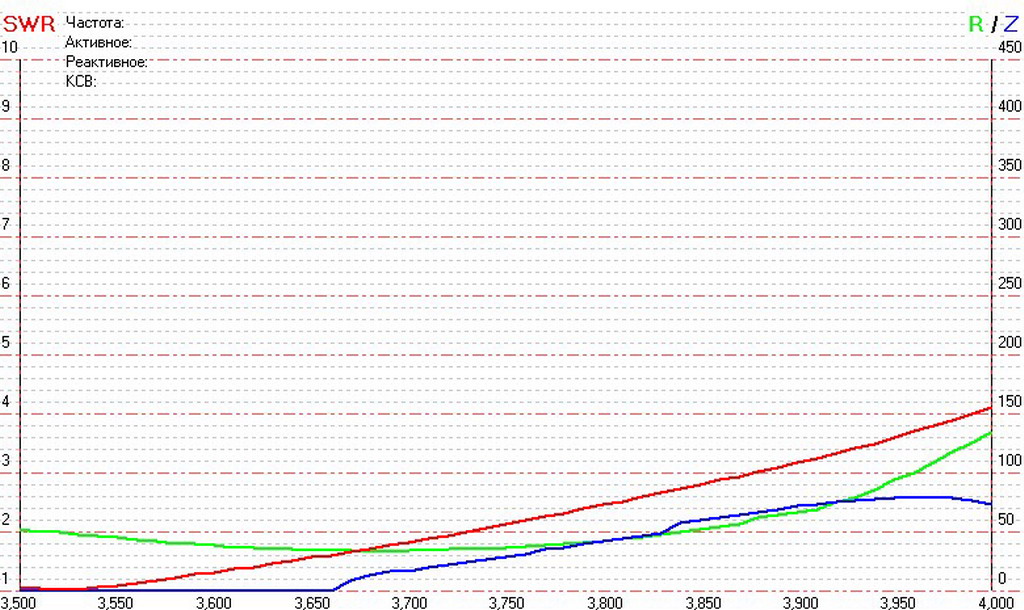

За время работы на 80м я обнаружил, что некоторые станции необходимые мне работали только  в SSB участке 80м диапазона и взять их не представлялось возможным. Т.к. мой  вертикал перекрывал только телеграфный участок  - см. график, а  защита моего РА не давала возможность работать в SSB DX участка 80м. Приходилось городить огород - ставить после РА  согласующее устройство MFJ 9982, настраивать его, а после перехода на другой диапазон отключать - все это было не практично и не оперативно.

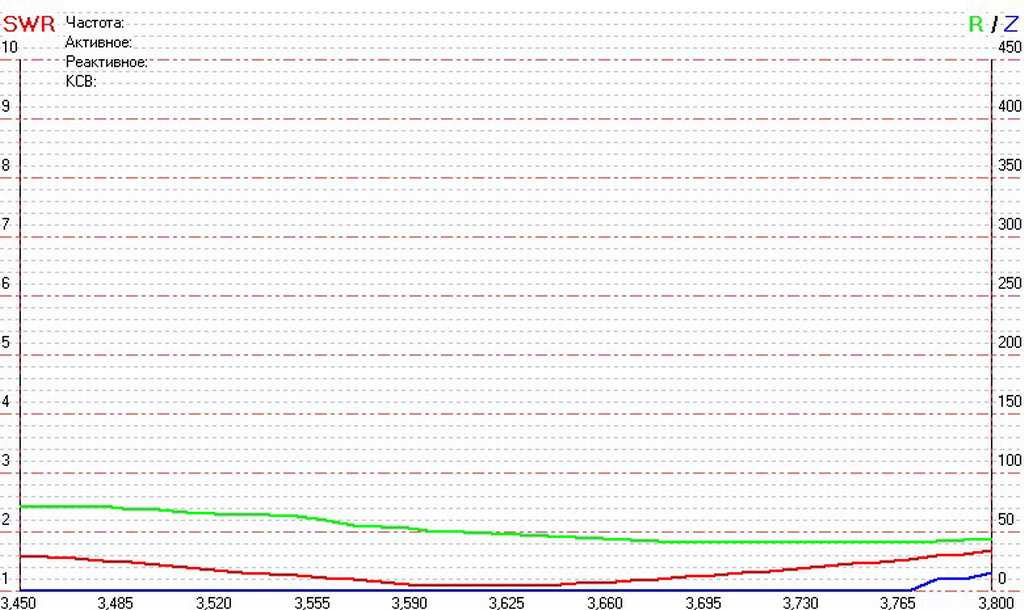

Решение было таким - исключить из СУ вертикала диапазон 40(на котором я так и не взял ни одного DX), а на его месте поставить катушку на 80м на SSB участок.  После настройки СУ график для SSB 80м( он захватывал и CW участок) и стал выглядеть так:


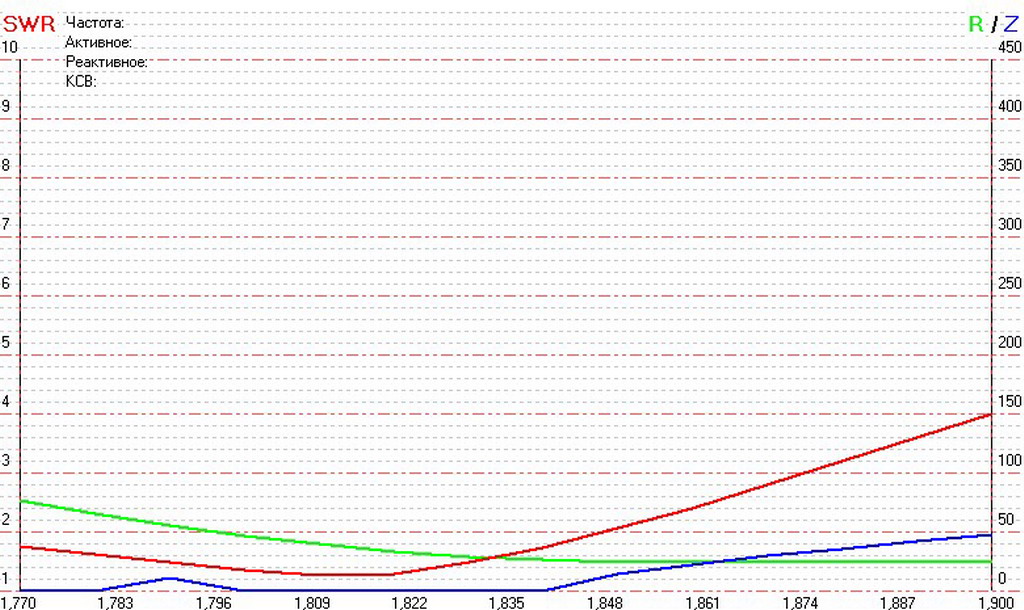

После доработки,  80м диапазон стал иметь два участка CW и SSB  которые оперативно переключались из шека. Проверил(измерял) я и диапазон 160м, телеграфный участок его перекрывался и в подстройке пока не нуждался(здесь есть запас и его можно сдвинуть по частоте вверх):



Что дали преобразования антенны?

Следует сразу оговориться, что модернизация передающей антенны проводилась в совокупности с улучшением приема(модернизации приемных антенн) об этом будет рассказано в Обновление антенного поля, Часть 4, модернизация приемных антенн).

В сезон с 01-04-2015г по 01-10-2016г на 80м и 160м подтверждено стран и территорий только в  LOTW(см. рейтинг на сайте Серпуховских радиолюбителей- http://www.cqserpuhov.ru/)

Диапазон

на 01-04-2015г

на 01-10-2016

80м

175

227

160м

100

140



Выражаю благодарность Александру (RW5C),  Павлу(RZ3AL) и  Владимиру(RU3FT) за помощь и практические советы в усовершенствовании моего вертикала.

RV3FT, Виталий
