В данной статье я не пытаюсь претендовать на какие то новшества - я просто изучаю и обобщаю богатейший опыт накопленный радиолюбителями и стараюсь  применить его к своим возможностям физическим, техническим и финансовым.



Немного предыстории, когда количество подтвержденных стран в ЛОТВ приблизилось к 70-75 на диапазоне 160м, стала ощущаться проблема приема на этом диапазоне, да и на 80м соответственно.

Применяемые мной антенны – перевернутая L,  IV явно не справлялись с этой задачей. Решение виделось в установке специальных приемных антенн – K9AY и Beverage.

Вначале ограниченная территория не позволяла далеко отнести K9AY от передающей антенны – получилось 20-25м, но и то  рядом с мачтой антенн  на ВЧ диапазоны. Это было уже лучше чем – перевернутая L,  IV. Антенна переезжала несколько раз пока не оказалась метрах в 45 от передающей(в разные сезоны).

Затем была установлена антенна Beverage азимутом 90/270 градусов переключаемая на два направления,  длиной 176м на высоте 2-2,5м из не расплетенной «полевки», однако запитка её была метрах в 10 от передающей антенны. Первым её успехом было взятие на 160м  ZL8X и на 80м соответственно в 2010 году.

В следующий сезон была установлена антенна reversible Beverages азимутом 135/315 градусов переключаемая на два направления,  длиной 176м на высоте 2-2,5м. Обе эти антенны активно использовались в тестах и значительно облегчали работу в них, а также в диэксинге.

В 2012 году была установлена антенна reversible Beverages азимутом 190/10 градусов переключаемая на два направления,  длиной 176м на высоте 2-2,5м.

Все эти антенны в различной конфигурации использовались для тестов и диэксинга до 2015г. Однако у них был один существенный недостаток, точка их запитки находилась близко от мачт антенн ВЧ диапазонов и передающей антенны – всего 12-15м и не было полноценного коммутатора приемных антенн, встроенного в общую схему коммутации.

Решение проблемы виделось:

Первое - в отнесении точки запитки антенн Beveredve от передающих антенн хотя бы на 80-100м.

Второй вопрос который возник – необходимо перекрыть все азимуты так называемых диэкс направлений. Для этого необходимо было создать антенный коммутатор приемных антенн и блок управления им.

Третей задачей было установить УВЧ у точки запитки  антенн Beveredve с отключением его РТТ.

Проконсультировавшись с мэнами ТОП диапазонов мы с моим другом Павлом- RZ3AL,выбрали точку запитки антенн Beveredve и азимуты их развертывания.

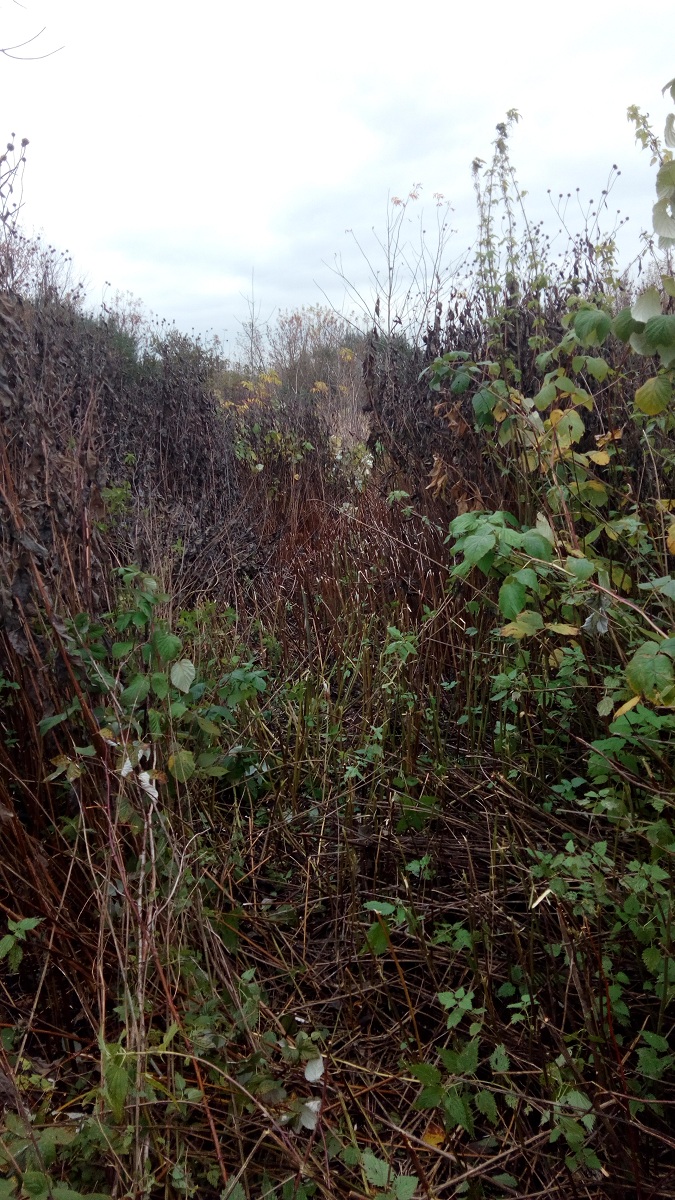

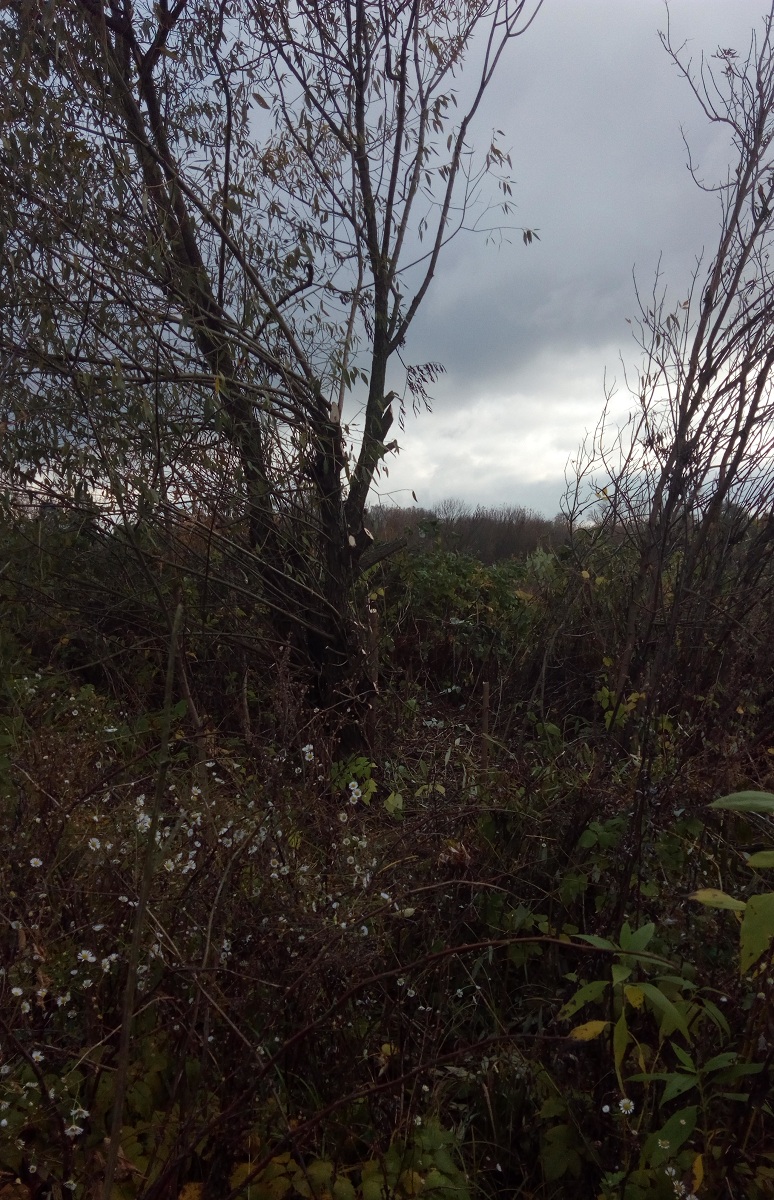

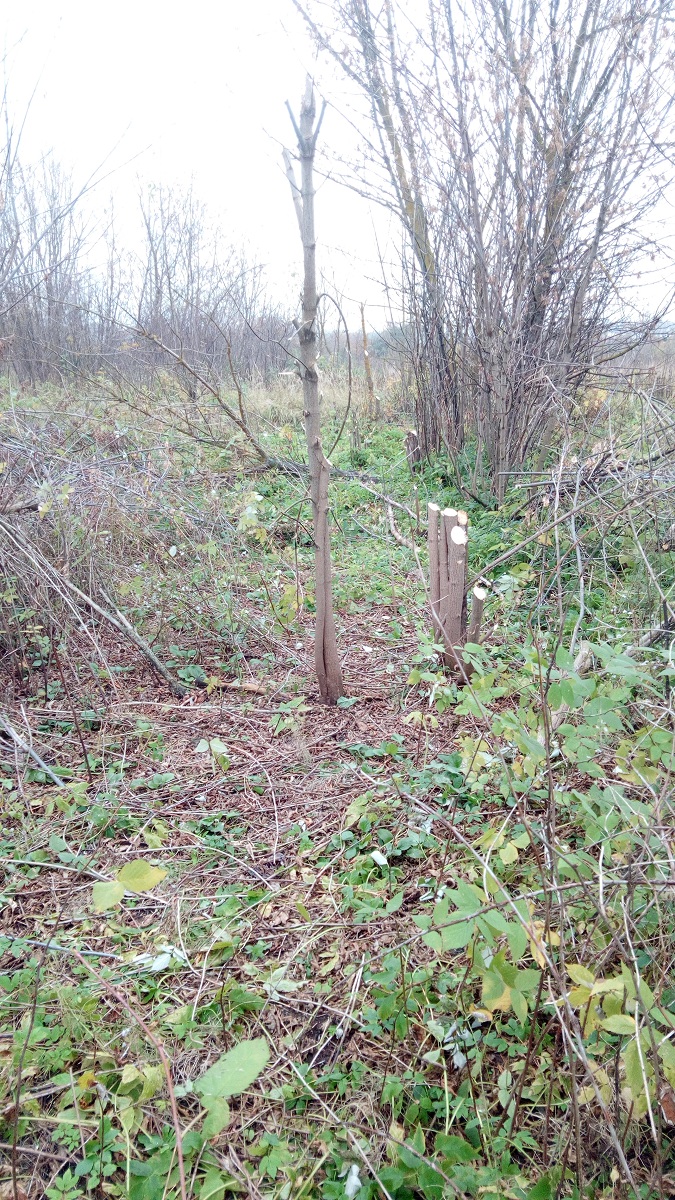

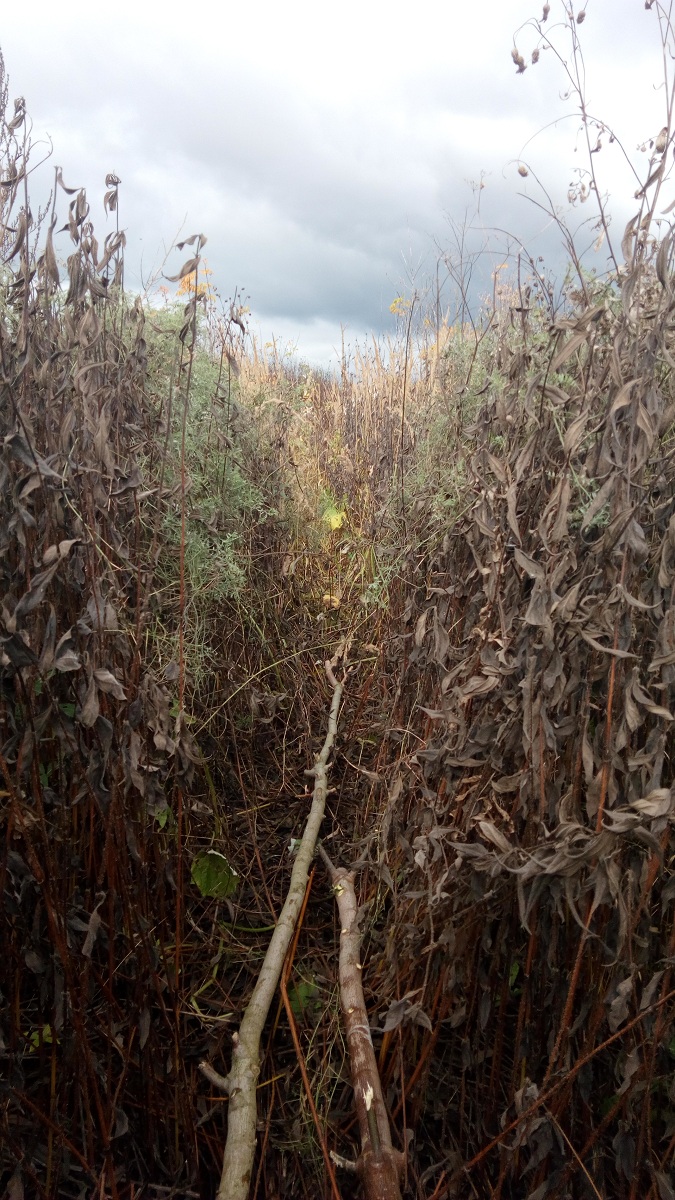

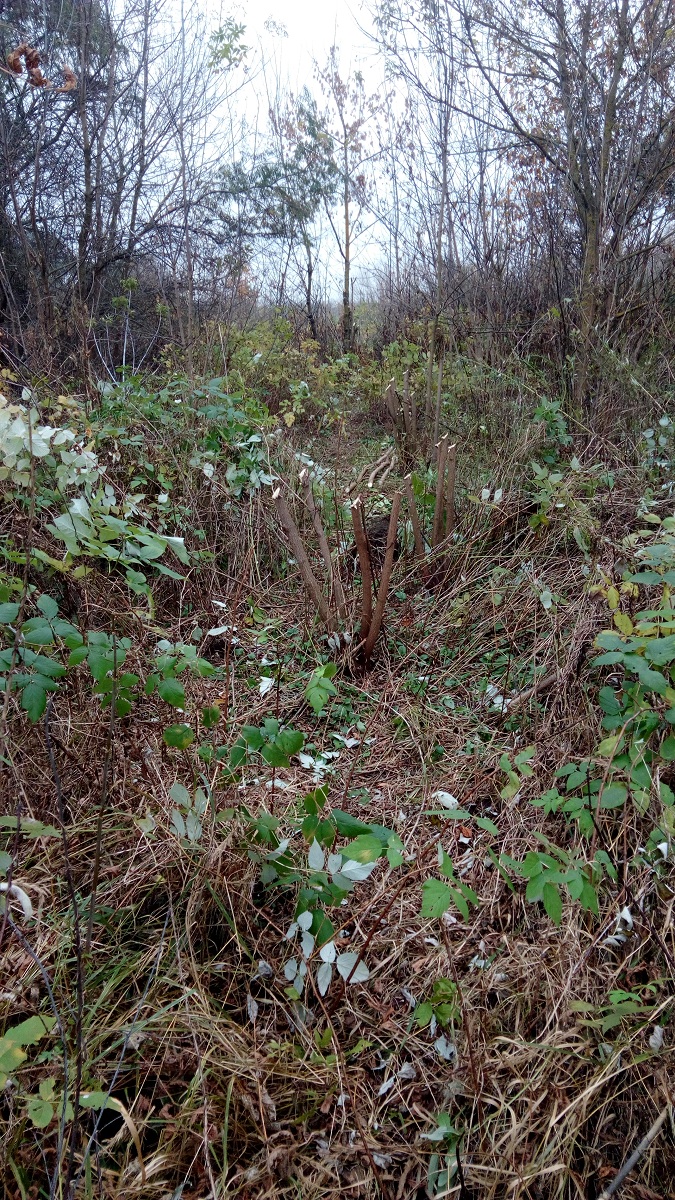

Осенью после окончания сезона садов и огородов я стал делать просеки по выбранным азимутам среди деревьев, кустов, тростника, дикого малинника и др. зарослей. На это ушло несколько дней и пять литров бензина для бензопилы.

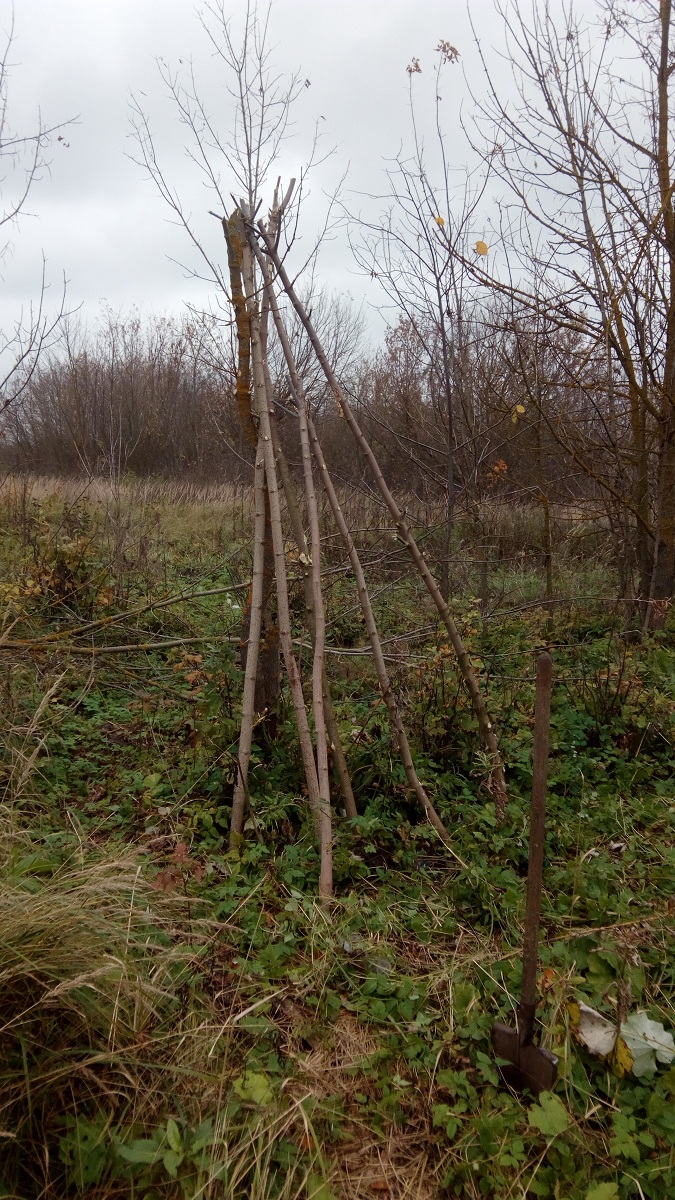

Старался максимально использовать деревья и крупные кустарники по выбранным направлениям для подвеса антенн, опиливая их и делая рогатины. А там где их не было пришлось ставить подпорки.  Для этого заготовить массу рогаток – подставок высотой 2.5м, которые позднее были вкопаны по выбранным направлениям.

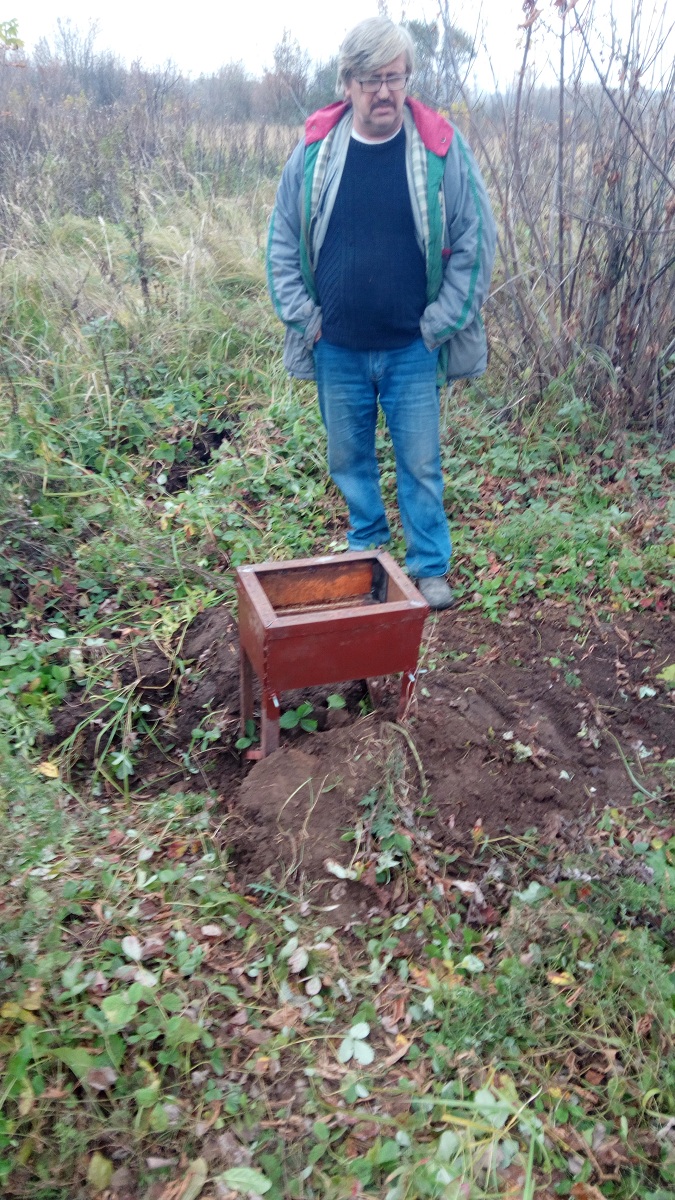

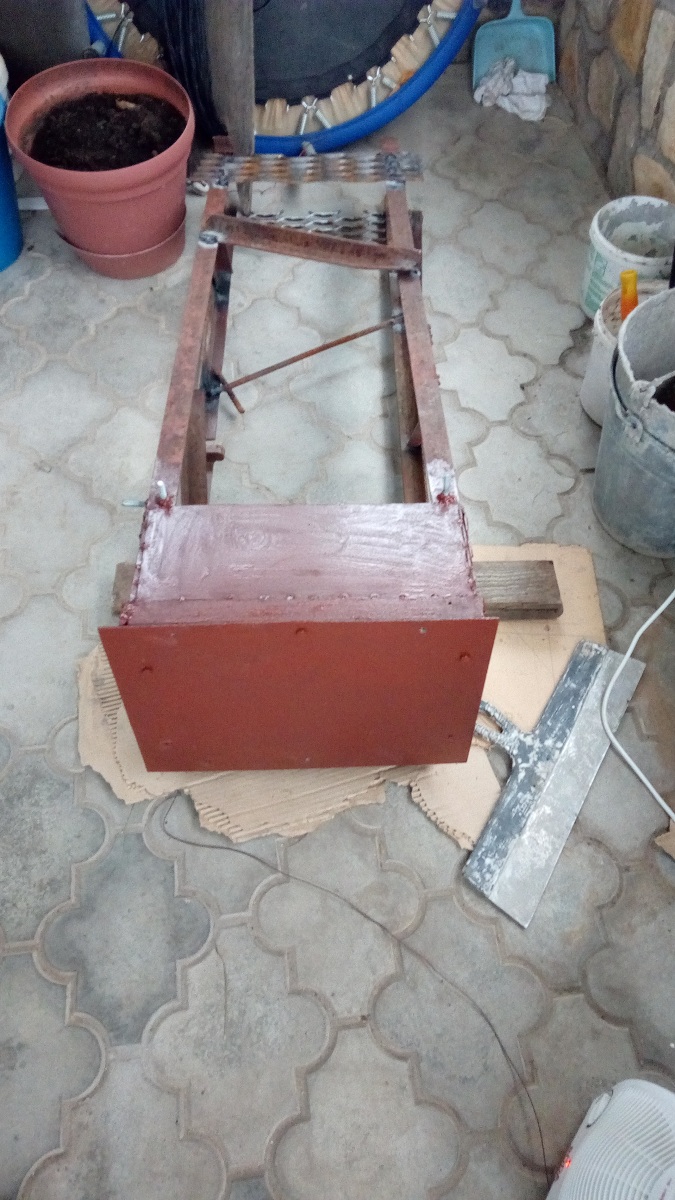

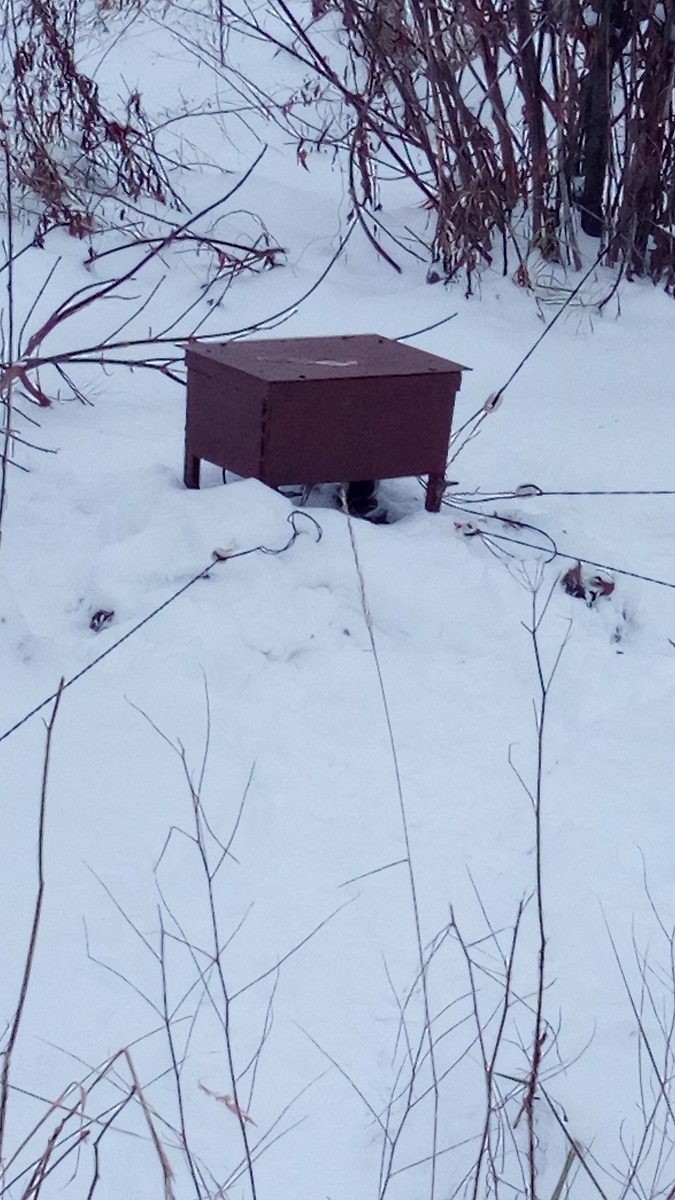

Для узла запитки антенн, из подручных материалов,  была сварена конструкция-«этажерка с ящиком», которая позднее была вкопана по месту.

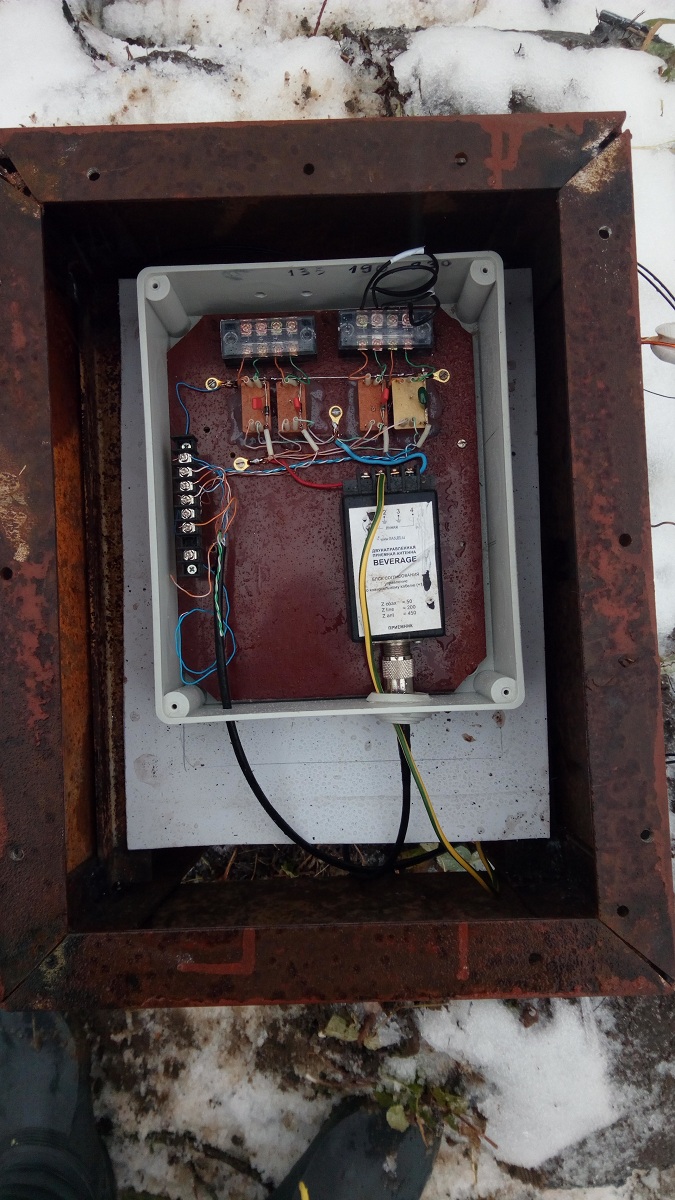

К конструкции были приварены болты х8 к которым крепились провода заземления, позднее к ним подключены 8-м  восьми метровых противовесов. Антенный коммутатор был размещен в пластиковом боксе, его кабель управления и коаксиальный кабель зарыты в землю.



Антенны начали ставить – разворачивать, как всегда по древней радиолюбительской традиции- когда полетели «белые мухи».

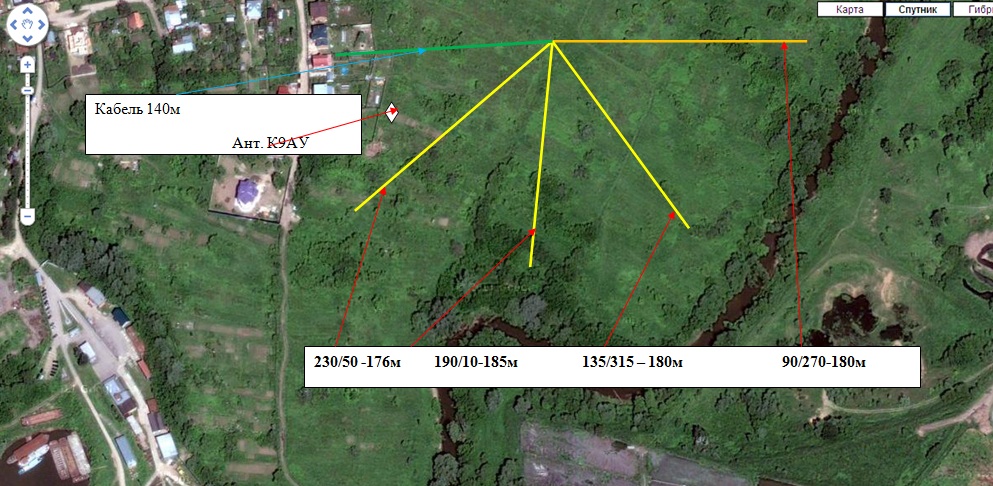

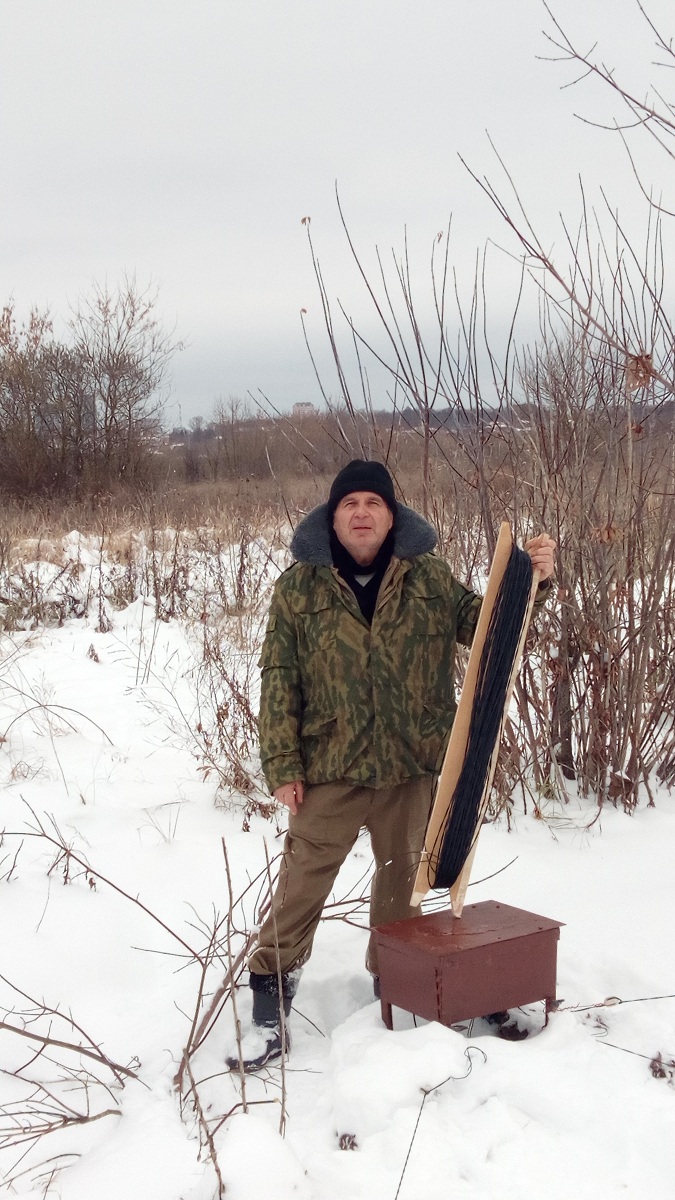

Конечный результат выглядит так:





Параллельно решался и второй вопрос - создать антенный коммутатор приемных антенн и блок управления им. За основу была взята схема БУ АК любезно размещенная на радиолюбительском форуме Владимиром - ES4RZ:

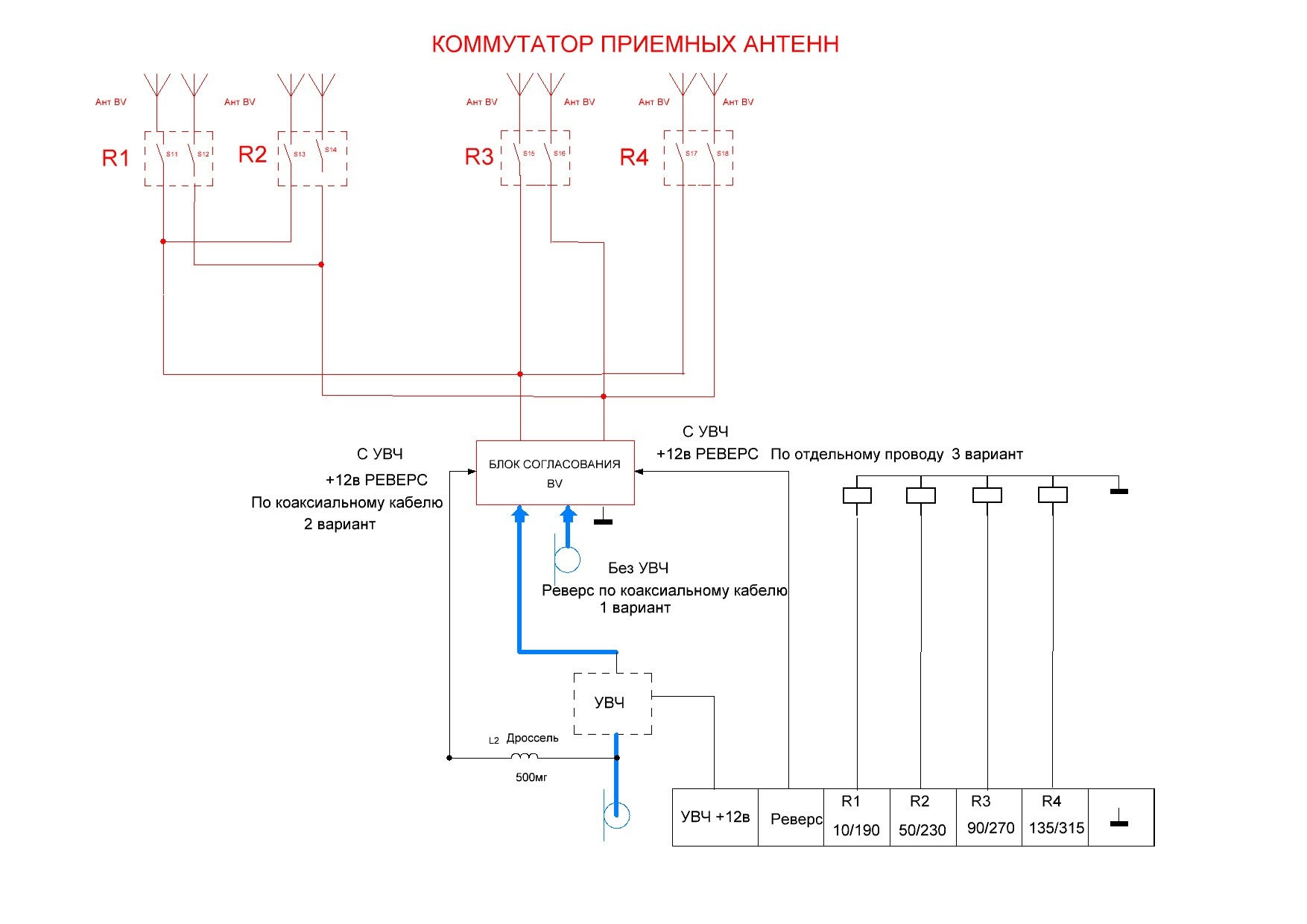

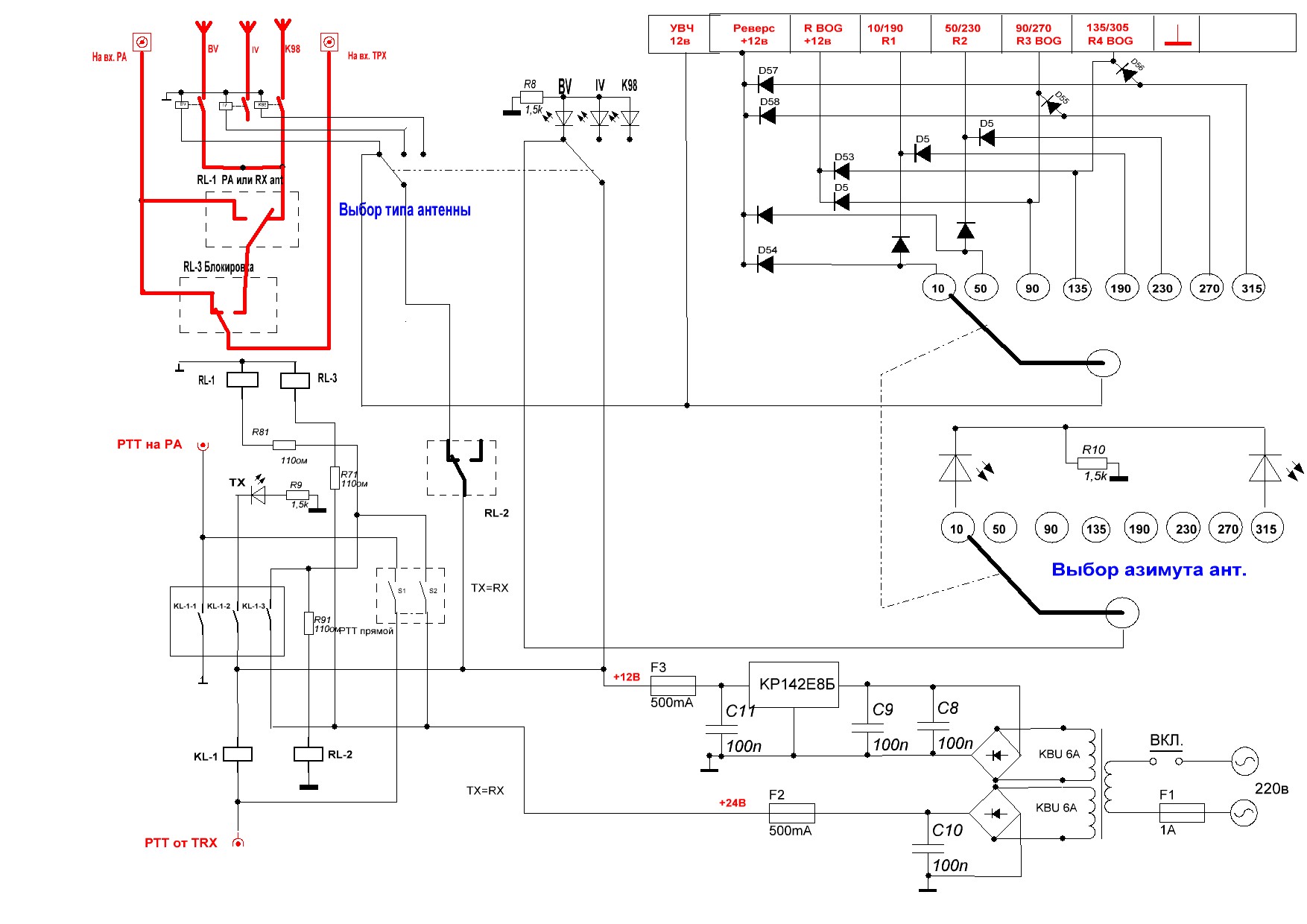

На основе её была разработана схема БУ коммутатора на три вида приемных антенн:

-IV;

-K9AY или флаг;

-Beverage.

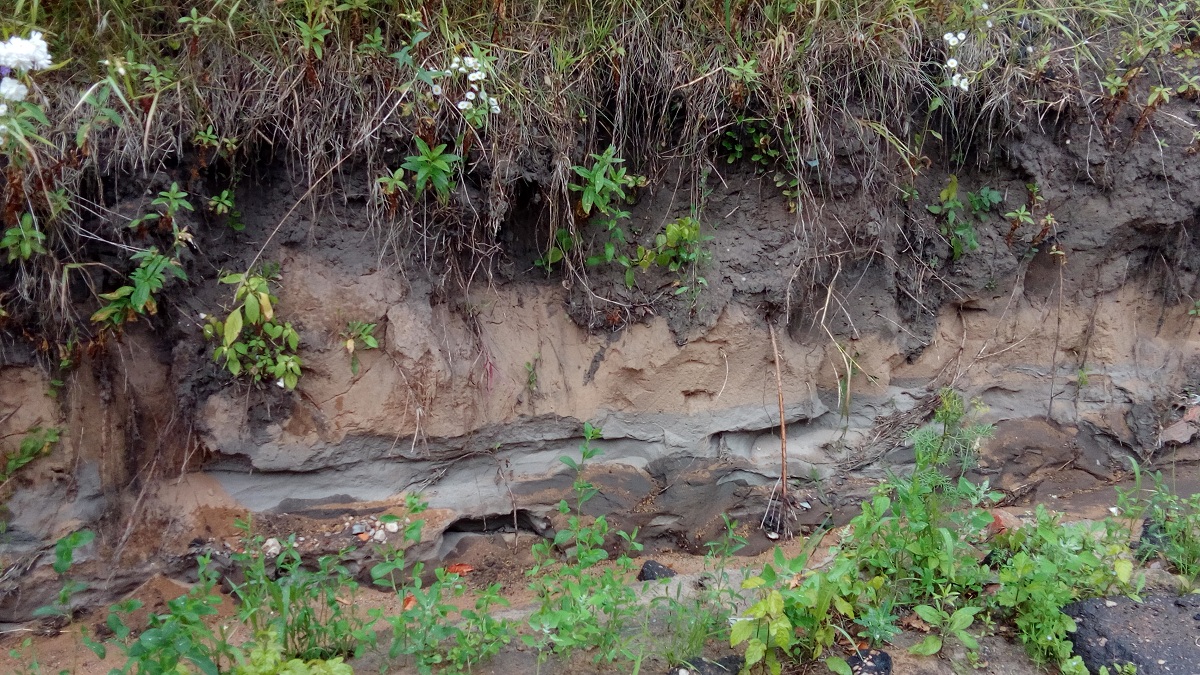

Интересный вопрос - над какой землей работают мои  антенны Beveredve. Измерений я не проводил, но удалось сделать снимок разреза земли, где то 40-60см идет грунт далее песок. Земельный участок находиться, как говорят, над ранее существовавшим озером.





В таком состоянии приемные антенны отработали сезон - осень 2016-весну 2017 года.

К сожалению решить третью задачу- установить УВЧ у точки запитки  антенн Beveredve с отключением его РТТ не получилось(не хватило времени)

Как отработали антенны за сезон?

Данные приведу из нашего местного рейтинга:



Подтвержденные и засчитанные страны

01-04-2017/01-10-2016

Прибавка новых стран за предыдущие 6 месяцев.

Прибавка новых стран за последние 6 месяцев.

     160м                      163/140

9

23

      80м                       261/227

13

34



Решением третьего вопроса занялся летом 2017г.

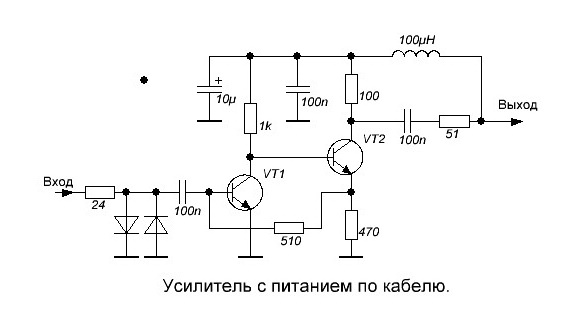

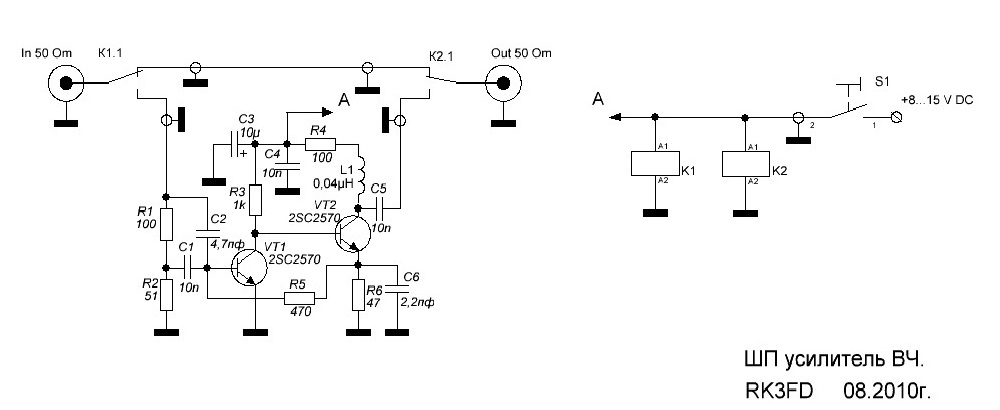

Воспользовался разработкой УВЧ нашего товарища Николая RK3FD схему которого привожу ниже:





Интересно было его «прогнать» через измерения характеристик. Помощь в этом вопросе оказал наш «Электронный Гуру» Юрий Михайлович –RA3DLX. Ниже привожу Фото АЧХ УВЧ и описание процессов.

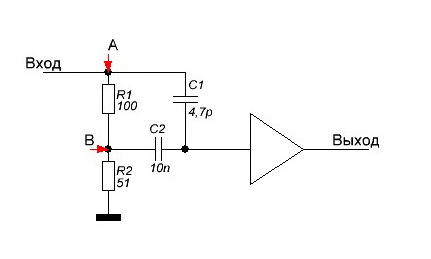

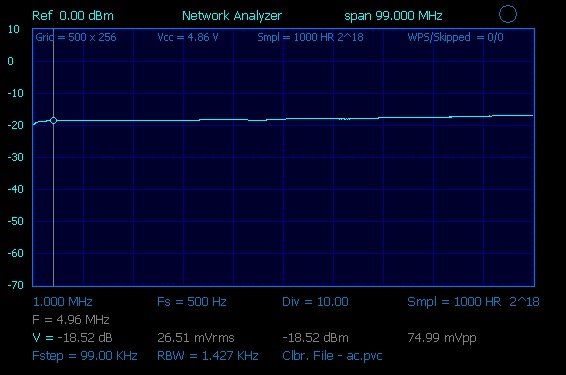

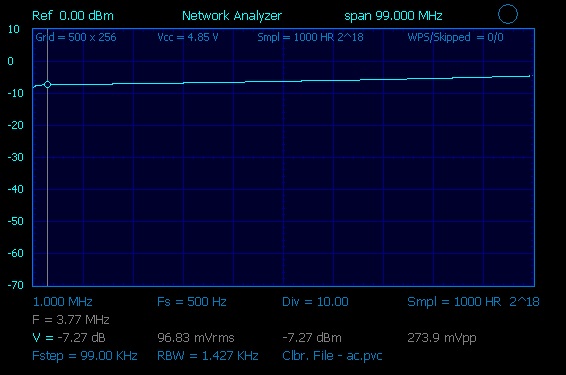

Смотрим картинку АЧХ: там я подаю сигнал как и предполагалось в этом усилителе в точку А. Уровень сигнала -20дБМ. Генератор качается от 1МГц до 100МГц, видно, что очень хорошая АЧХ с небольшим подъемом к высоким частотам. Теперь смотрим усиление, линия АЧХ на частоте 3,77МГц на уровне -7,27дБм. 20-7,27=12,73, так что имеем усиление 12,73дБ. Неплохо!





Теперь подаем сигнал в точку В (обходим корректирующую цепочку). Входной сигнал теперь -40дБм, иначе усилитель уже перегружается. Смотрим, АЧХ хуже не стала, а усиление значительно поднялось. Смотрим картинку АЧХ1. Усиление: 40-18,52=21,48. Усиление 21,48дБ. Куда уж лучше?

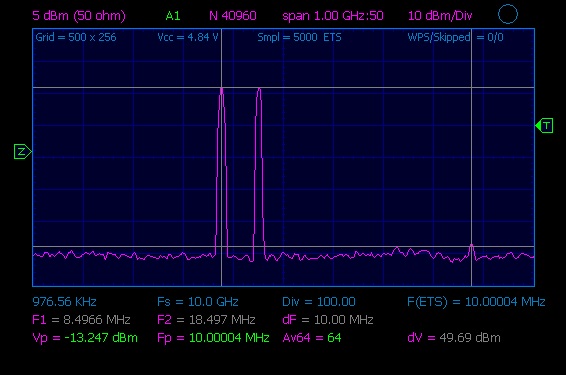

Проверяем линейность усилителя, подал на вход двухтоновый сигнал с частотами 8,5 и 10МГц (смотрим картинку динамика), видим два тона и справа комбинационную частоту 18,5 МГц, уровень которой на 49,69дБ меньше. Это очень хорошо для такого простого усилителя.

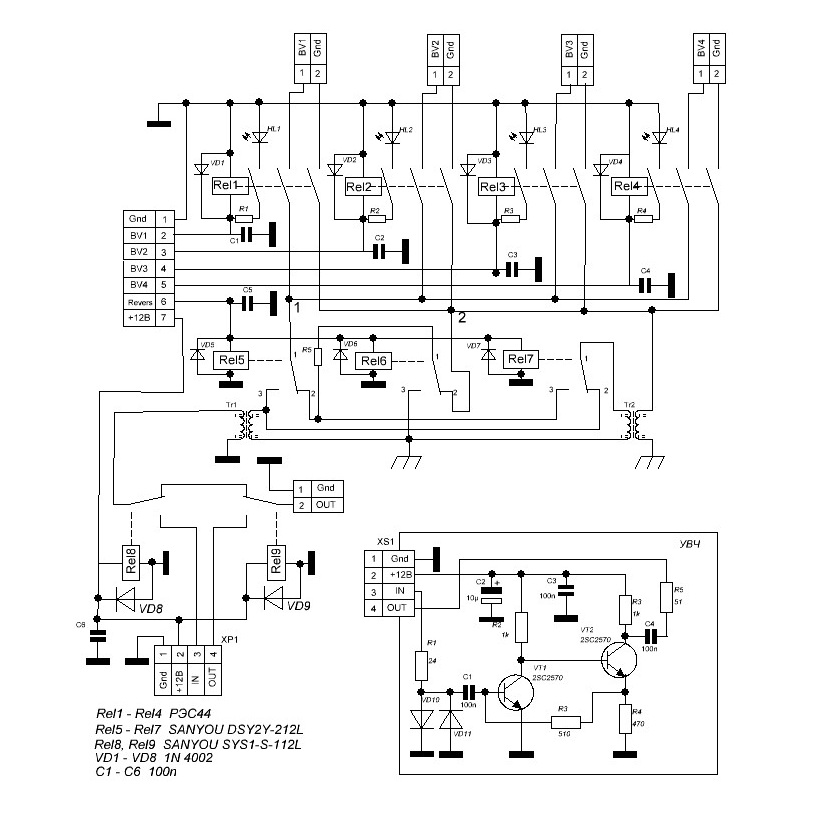

Схема УВЧ после небольшой доработки выглядит так:

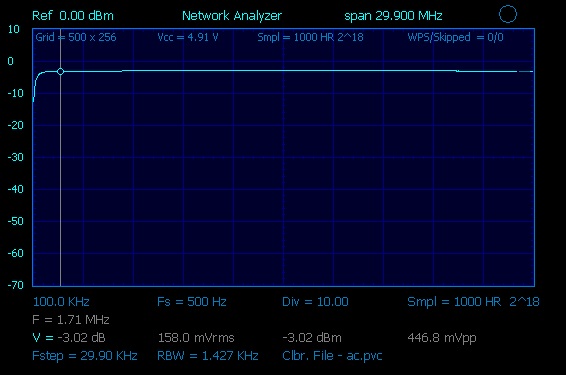

 А АЧХ выглядит так:



Все готово к новому сезону на ТОП диапазонах, остается только дождаться его.

А как быть в межсезонье, когда Антенны Beveredve сняты, решение подсказал Георгий RZ3DX. Он уже несколько сезонов использует антенну «змея», т.н. BOG –Beverage on the ground – антенна Бевередже лежащая на земле.

И добился приличных результатов.

Данные антенны описаны в книге  Деволдера (ON4UN).





Данную антенну BOG (для экспериментов) я разложил на земле с азимутом 245гр. У основания антенны установил УВЧ (о нем рассказывалось выше). Эту антенну можно также прикопать на 10см- страхую от повреждений.

Что можно сказать о её работе в летнее время (10июня), если в ночное время включаю IV уровень шумов доходит до 9баллов(а иногда и плюсует), то антенна BOG дает уровень шума порядка 3балла.

Сегодня на неё принимались PY, LU, CO, TG9 на 80м в 3 мск.

Была решена задача  разработать и создать АК для антенн BOG, а БУ использовать тот же.





Антеннами BOG планирую перекрыть те же восемь направлений  и использовать их в весеннее - летний, начало осени период.



Я благодарен всем  кто оказывал мне помощь и делился своими знаниями и опытом: RW5C- Александр,  RZ3AL – Павел, RV3DLX- Юрий Михайлович, RK3FD – Николай,  RU3FT – Владимир, RW3DW- Геннадий, RZ3DX - Георгий и многие другие.
