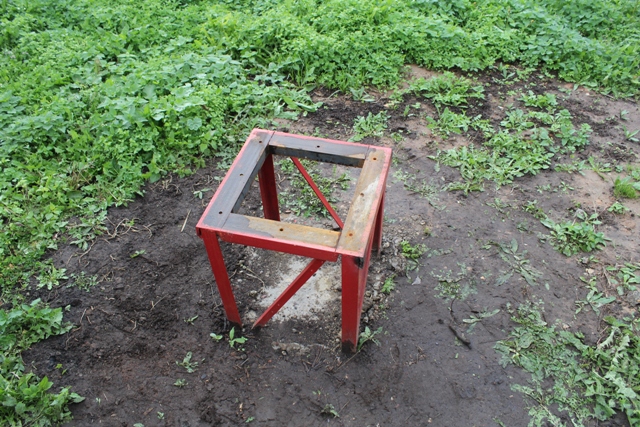

На участке под крепление мачты был установлен универсальный "стол". Сварен он из П-образного профиля, основание из уголка. Высота всей конструкции 1,5 метра. Размеры плоскости стола 0,5*0,5 метра. Основание залито бетонном на глубину 1 метр.

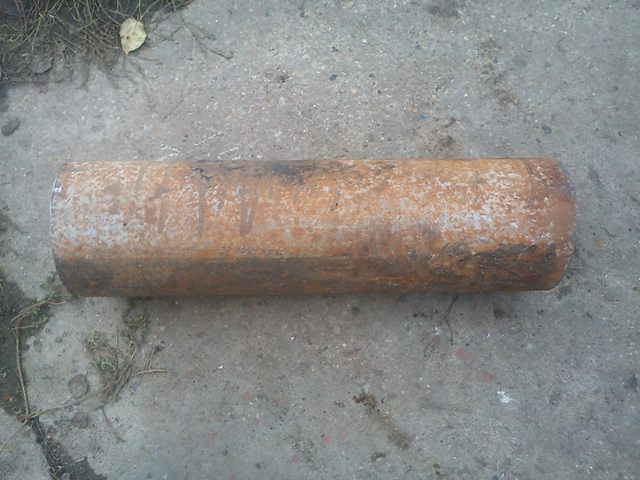

На пункте приема черного лома, я приобрел заготовки для будущего крепление. Это пластина из металла размером 0,45*0,45 метра толщиной около 8 мм, и кусок водопроводной трубы длинной 0,5 метра и внутренним диаметром 150 мм.

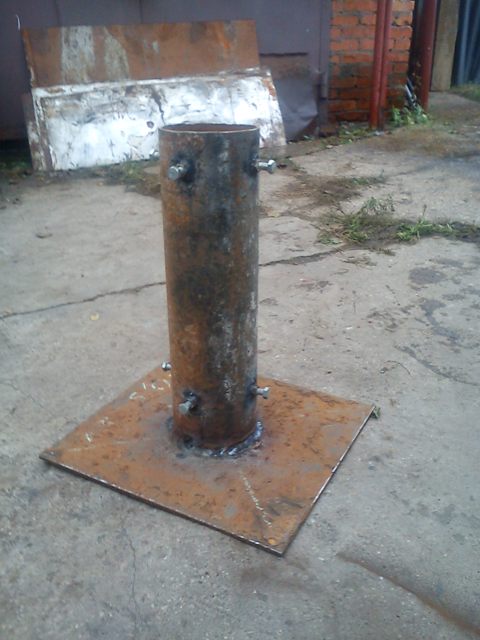

Установив водопроводную трубу на пластину, предварительно найдя на ней центр, я сварил конструкцию.





Для закрепления самого телескопа в трубе просверлено 8 отверстий, по четыре вверху и четыре внизу трубы. Приварены гайки с резьбой М12. После сварки необходимо прогнать резьбу метчиком, завернуть болты, предварительно смазав. Не забываем просверлить в дне пластины пару отверстий для стока воды.

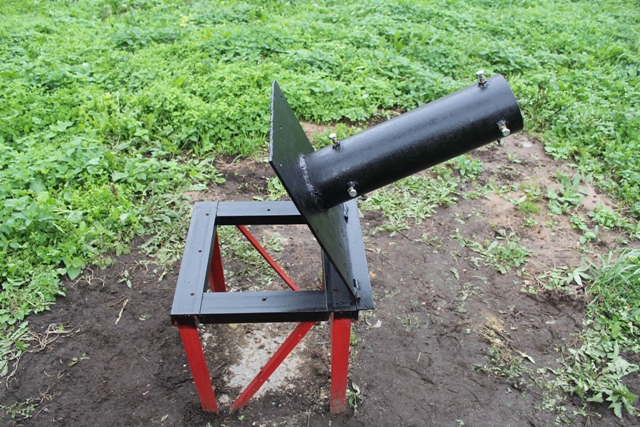

Для удобства монтажа телескопа на стол, была придумана не сложная конструкция. Крепление под телескоп будет класться на "бок". Для этого были приварены две петли, к уголку на 40 который в свою очередь будет крепиться сбоку стола.

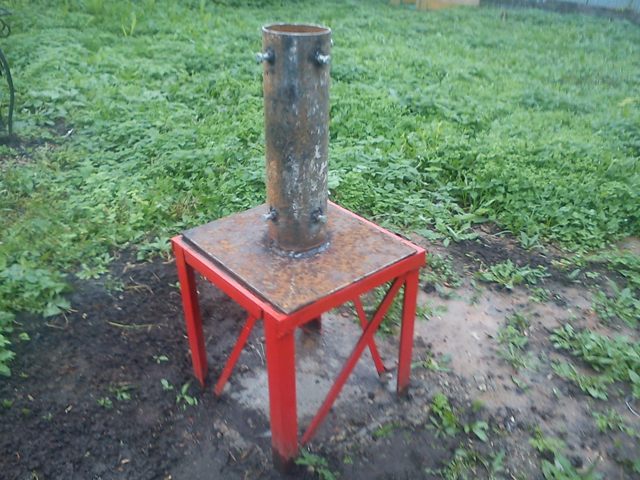

После того как "подъемный" механизм установлен к столу, сверлятся отверстия для крепления самой пластины. Все зачищается, грунтуется, и краситься для защиты от ржавчины.

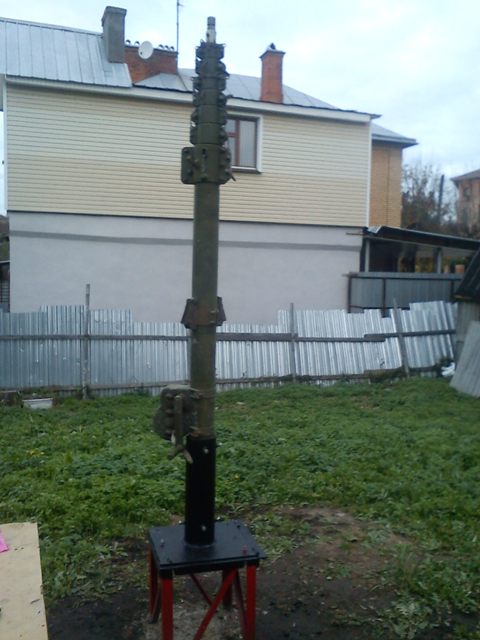

Армейский телескоп устанавливается в крепеж, слегка затягивается болтами, и подымается. После этого центрируется болтами по уровню. С таким крепежом можно не использовать самый нижний ярус оттяжек.












Краморов Павел RU2DX
