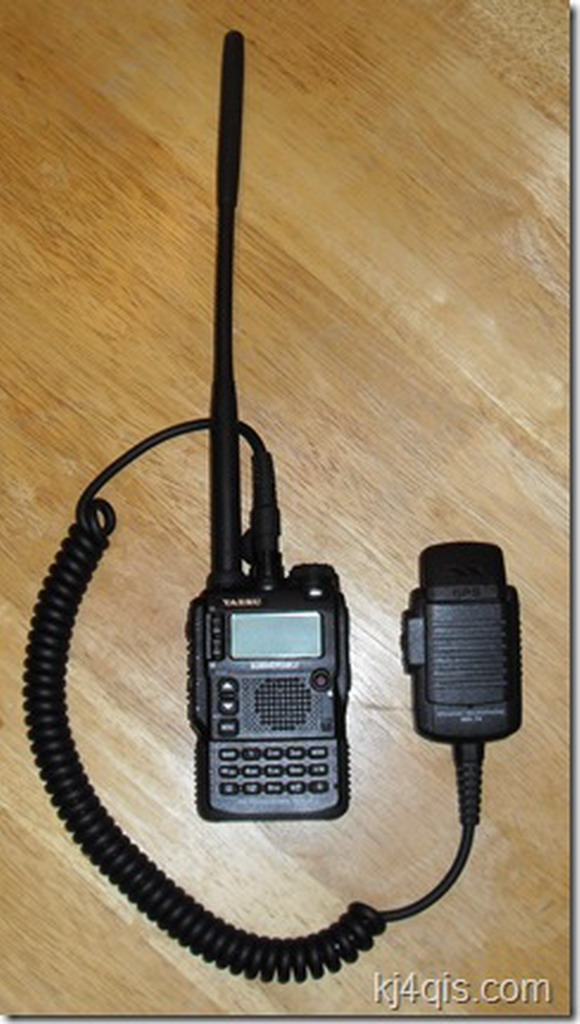

Что делать когда хочется послушать, что твориться в CB эфире, а покупать отдельную станцию и антенну нет желания и откровенно лень? Можно попробовать антенну с удлиняющим наконечником из комплекта станции Yaesu VX-8DR.


Попробовав понимаем ничего на этот «карандаш» не слышно работающую в пятистах метрах CB станцию. Простое решение взять длинный кусок провода, например витой пары или «лапши под гвоздик», кинуть его на дерево или с балкона, а одну из жил воткнуть в центральный разъем станции. Но статья про антенну, а значит нужно сделать все так же быстро и просто и получить предмет напоминающий собой антенну. Для изготовления спиральной антенны на скорую руку нам потребуется:

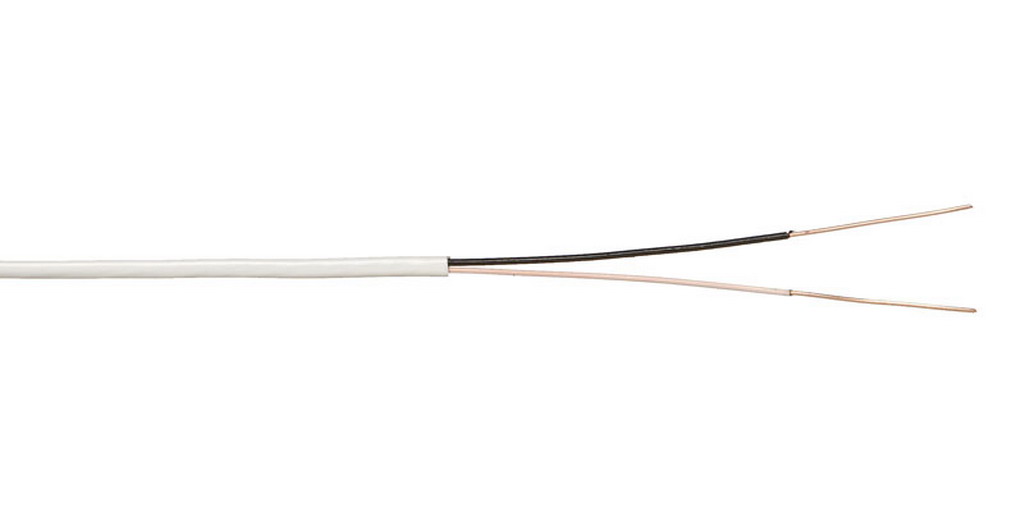

1. Кусок двужильного кабеля например КСПВ 2x0.5 или КСПВ 2x0.4 такой кабель используется в охранно-пожарной сигнализации и стоит не более 2 рублей за метр. Можно взять и одножильный кабель.

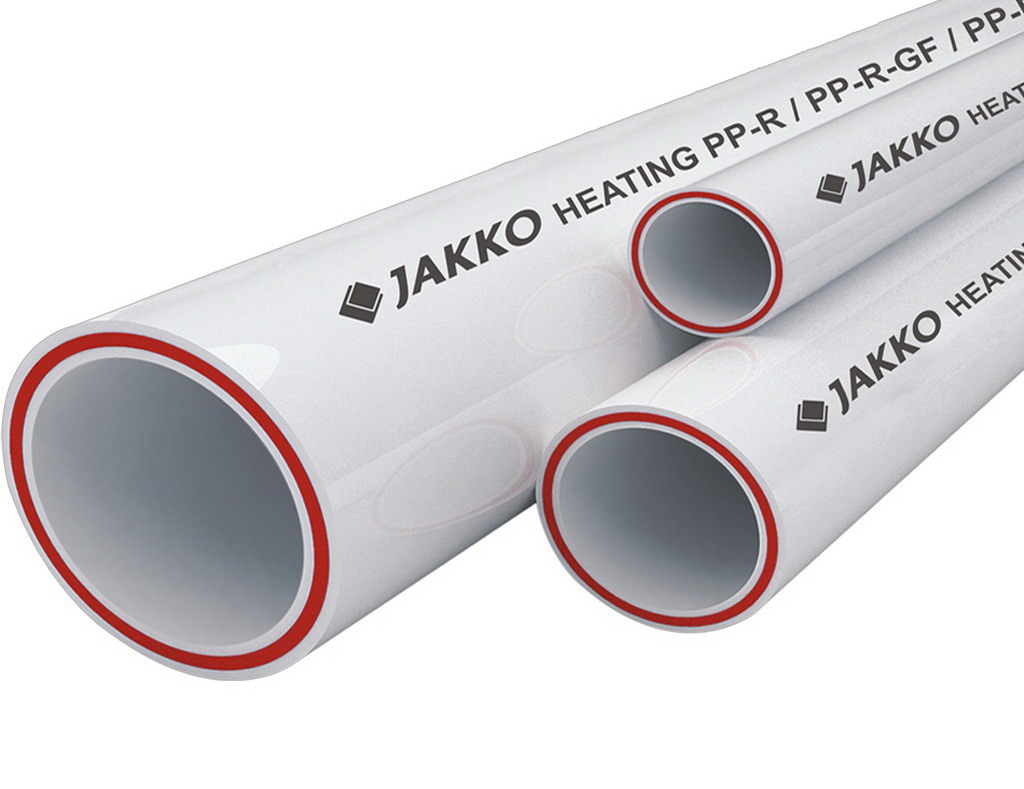

2. Для основания еще потребуется обрезок полипропиленовой трубы или деревянный брусок. Можно попросить обрезок в магазинах строй-деталей.

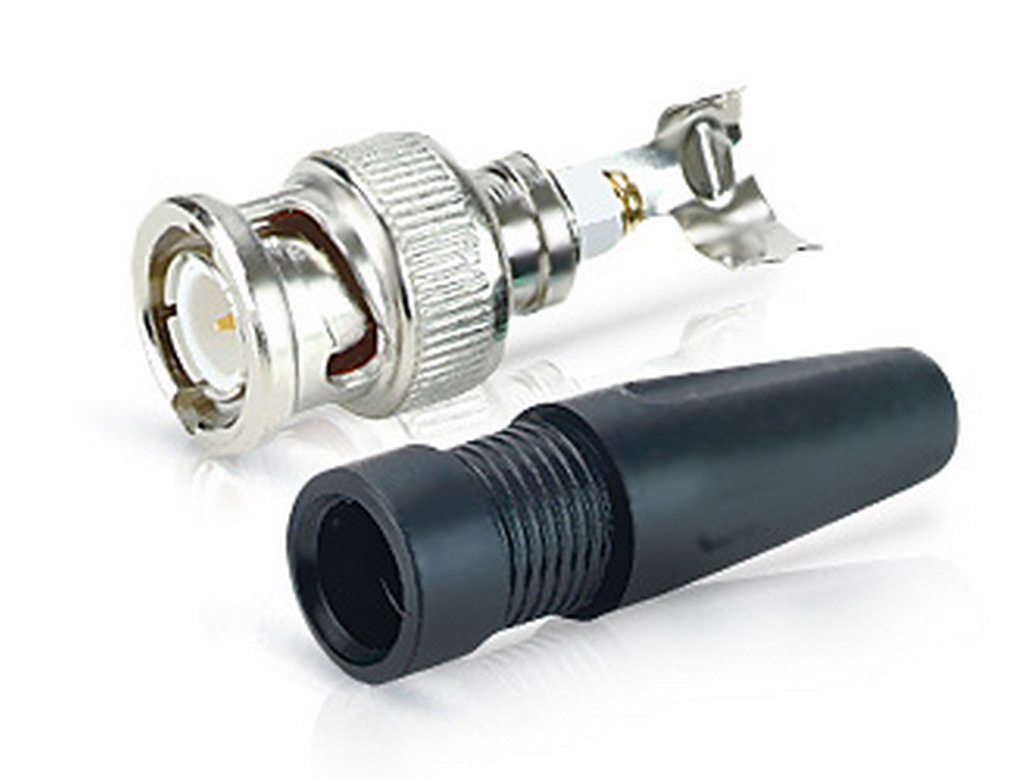

3. Разъем BNC под монтаж без использования специального инструмента.

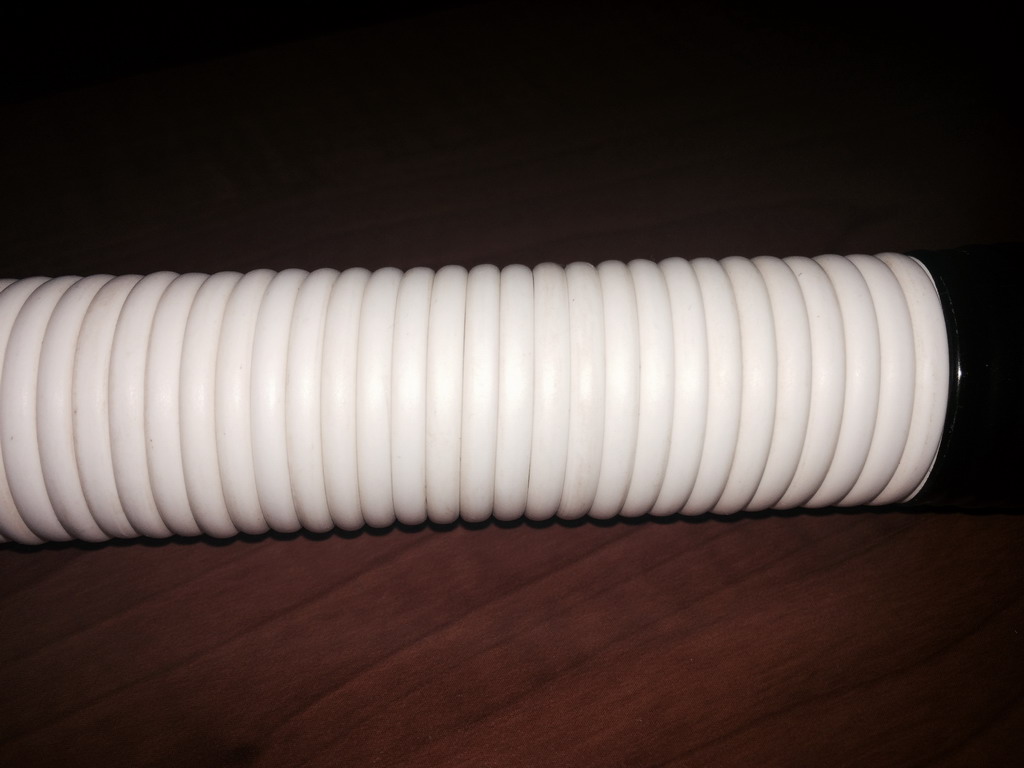

4. Изолента или теромклей для фиксации кабеля на сердечнике. Аккуратно наматываем виток к витку кабель на сердечник желательно намотать
метров 10-12 но можно и меньше.

Аккуратно фиксируем кабель изолентой и оставляем свободно висящий хвостик на который монтируем BNC разъем. В Разъеме используем только центральный штырь и одну жилу из кабеля.

ВНИМАНИЕ!!! Получившаяся антена не предназначена для работы на передачу и защиты от дурака не имеет поэтому постарайтесь не нажимать на кнопку передачи во время сканирования и наблюдения за эфиром.

Видео с примером работы получившейся антенны.



73,
UB3DIJ
